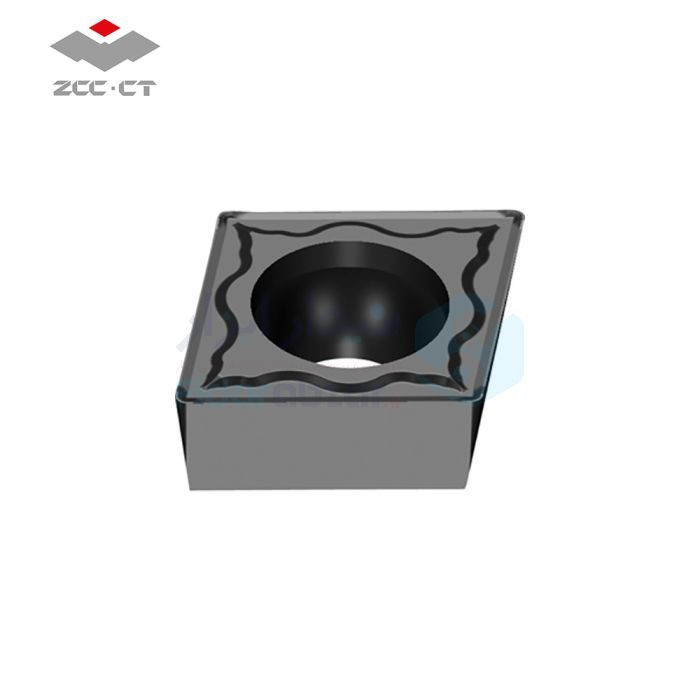

اینسرت تراشکاری CCMT 09T308-EM YBG202 زد سی سی ZCC
برند:ZCC
توضیحات
اینسرت CCMT09T308 به عنوان یکی از پرکاربردترین اینسرتهای مثبت با سوراخ، شناخته شده است. این محصول که از نوع اینسرتهای سمنته کارباید و سرمت است، برای طیف وسیعی از کاربردها و مواد قطعهکار طراحی شده و انعطافپذیری بالایی را در اختیار صنعتگران قرار میدهد.

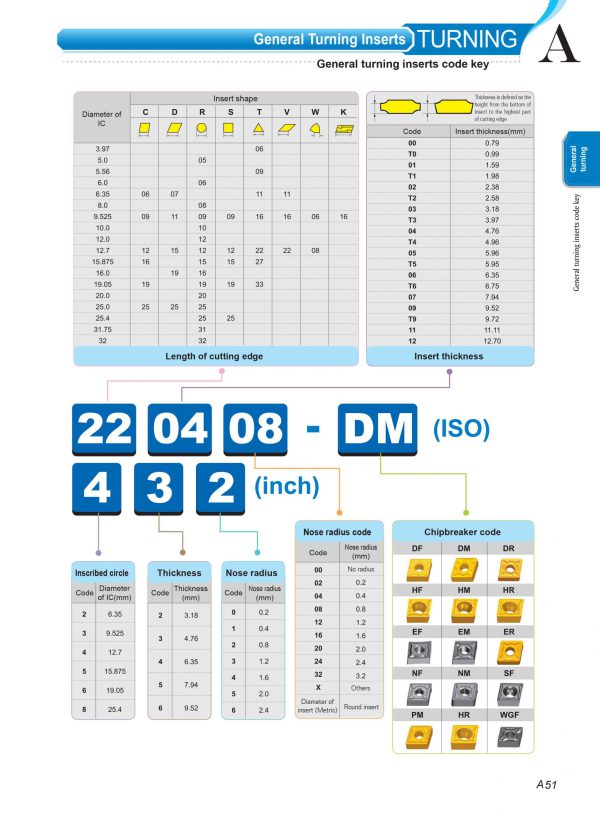

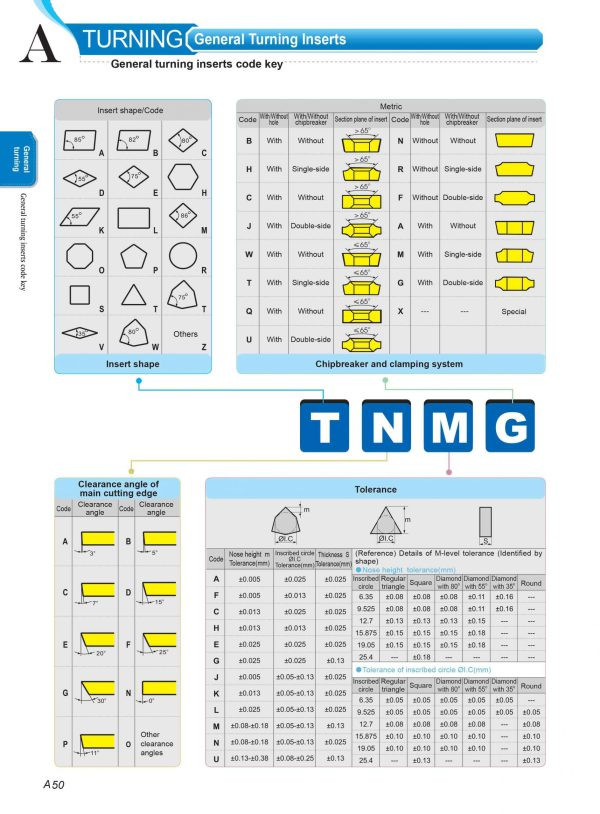

شناخت کدهای اینسرتهای تراشکاری به شما کمک میکند تا به سرعت به ویژگیهای کلیدی محصول پی ببرید. در مورد این اینسرت CCMT، هر بخش از کد نشاندهنده مشخصات خاصی است:

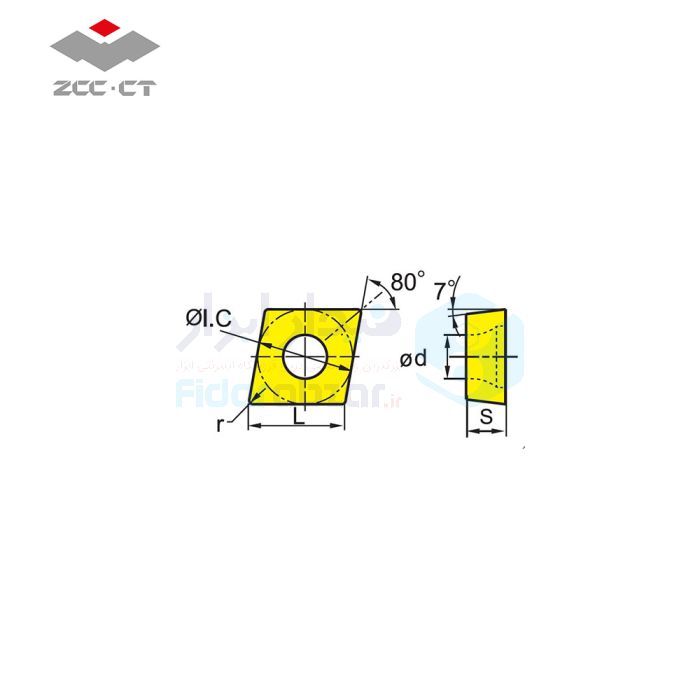

- شکل اینسرت: کد “CC” در CCMT نشاندهنده یک شکل لوزی با زاویه راس 80 درجه است. این شکل، پایداری و قدرت برش مناسبی را برای کاربردهای مختلف فراهم میکند.
- نوع تلرانس: کد “M” نشاندهنده تلرانس ابعادی اینسرت است. تلرانس M-level یک تلرانس استاندارد برای اینسرتهای تراشکاری است که دقت و تکرارپذیری خوبی را فراهم میکند.
- سیستم کلمپینگ: کد “T” در اینسرتهای CCMT نشان میدهد که اینسرت دارای سوراخ مرکزی و شیار یا برشی در نوک آن است که به کلمپینگ اینسرت کمک میکند و معمولاً به سیستم کلمپینگ نوع P (Pin Lock) اشاره دارد.
- قطر دایره محاطی (Inscribed Circle – IC): “09” در کد نشاندهنده قطر دایره محاطی 9.525 میلیمتر است.
- ضخامت (Thickness – S): “T3” به ضخامت 3.97 میلیمتر اشاره دارد.
- شعاع نوک (Nose Radius – RE): “08” نشاندهنده شعاع نوک 0.8 میلیمتر است. این شعاع بر روی کیفیت سطح نهایی و مقاومت لبه برش تأثیر مستقیم دارد.
چیپبریکر CCMT09T308 برای هر کاربرد
الماس تراشکاری CCMT09T308 با انواع مختلفی از طراحیهای چیپبریکر عرضه میشوند که هر کدام برای شرایط ماشینکاری خاص و مواد قطعهکار بهینه شدهاند. این اینسرتها عموماً در شرایط کاری خوب و پایدار برای طیف وسیعی از مواد از جمله فولاد، فولاد ضد زنگ، چدن، فلزات غیر آهنی و آلیاژهای مقاوم در برابر حرارت عملکرد عالی از خود نشان میدهند.
- الماس تراشکاری با فرم هندسی مربع لوزی با زاویه 80 درجه
- براده شکن نوع EM مناسب برای عملیات ماشینکاری نیمه پرداخت Semi Finishing
- دارای روکش PVD (Physical Vapor Deposition)
- دارای روکش nc+TiAlN
- مناسب برای عملیات پرداخت و نیمه پرداخت سوپر آلیاژها
- مناسب برای ماشینکاری فولاد | استنلس استیل | چدن
